Herausforderungen für Photovoltaik-Dachsysteme
Bei begrenzter Resttragfähigkeit des Daches muss das Eigengewicht der Module und des Montagesystems als Ganzes bewertet werden.
Da viele verschiedene Dachtypen, Klemmen, Schienen und Halterungen zum Einsatz kommen, muss der Rahmen genau auf das Montagesystem abgestimmt sein.
Der eingeschränkte Installationsraum bedeutet wiederholtes Bohren, Justieren und Nacharbeiten in der Höhe, was sowohl die Kosten als auch die Sicherheitsrisiken erhöht.
| Kategorie | Technische Parameter | Standard |
|---|---|---|

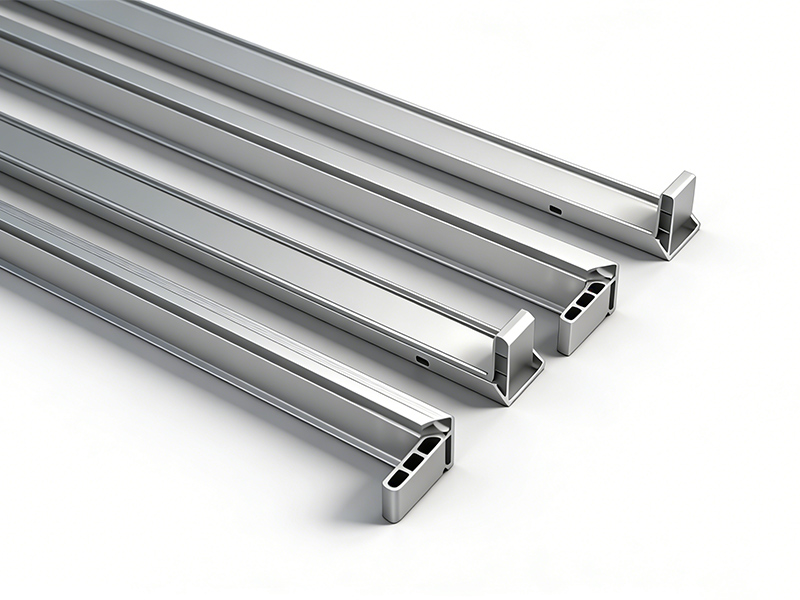

| Produktname | Aluminiumrahmen für Dach-PV-Anlagen | Kantenprofil für Solarmodule |
| Materialklasse | Aluminiumlegierung 6005 / 6063 | Hochfeste Güteklasse |
| Temperament | T6 | wärmebehandelt |
| Technischer Standard | GB/T 5237 | Profile aus geschmiedeter Aluminiumlegierung |
| Zugfestigkeit | ≥ 255 MPa | Strukturelle Stabilität |
| Streckgrenze | ≥ 215 MPa | Belastbarkeit |
| Verlängerung | ≥ 6 % | Duktilität und Zähigkeit |
| Kompatibles Modul | 182 mm * 182 mm Solarzellen | Großformatige Module |
| Rahmenabmessungen | 2278 mm * 1134 mm 2382 mm * 1134 mm Kundenspezifische Abmessungen | Präzisionsschnitt (±0,5 mm) |
| Oberflächenbeschaffenheit | Eloxiert (Silber / Schwarz) | Korrosionsschutz |
| Anodisierungsdicke | AA10 / AA12 / AA15 / AA20 | Anpassbar |
| SchwarzAnodisierungsdicke | AA20 / AA25 | Erstklassiger UV-Schutz |
Die Leichtbauweise muss auf statischen Berechnungen und der Zertifizierung der Module basieren; kritische tragende Bereiche dürfen nicht einfach ausgedünnt werden.
Vorgefertigte Erdungs- und Befestigungslöcher müssen auf die elektrische Konstruktion und das Klemmsystem abgestimmt sein, um willkürliche Bohrungen vor Ort zu vermeiden.
Die Entwässerungslöcher sollten auf die Dachneigung abgestimmt sein, um stehendes Wasser, Staubansammlungen und Frosthebungsrisiken in den Schlitzen zu vermeiden.
Globale Jahreskapazität von 125 GW
Unterstützung für verschiedene Längen- und Querschnittsausführungen basierend auf Kundenzeichnungen
Exportkonforme Schutzverpackung zur Vermeidung von Verformungen während des Seetransports
A: Nein. Der Leichtbau muss innerhalb der Grenzen von Festigkeit, Steifigkeit, Verbindungszuverlässigkeit und Modulzertifizierung bleiben. Kritische tragende Bereiche dürfen nicht willkürlich ausgedünnt werden.
A: Nein. Die Dachabdichtung hängt von Klemmen, Schienen, Durchdringungen, Abdichtung und fachgerechter Ausführung ab. Der Rahmen bildet lediglich die Außenstruktur des Moduls und dient als Montagefläche.
A: Dies wird nicht empfohlen. Bohrungen vor Ort können die Stabilität, die Entwässerung, die Erdung und den Garantieanspruch beeinträchtigen. Bohrungen sollten gemäß genehmigter Zeichnungen vorgefertigt oder vom Planer bestätigt werden.
